发布时间:2022-09-25 20:28:26 人气:

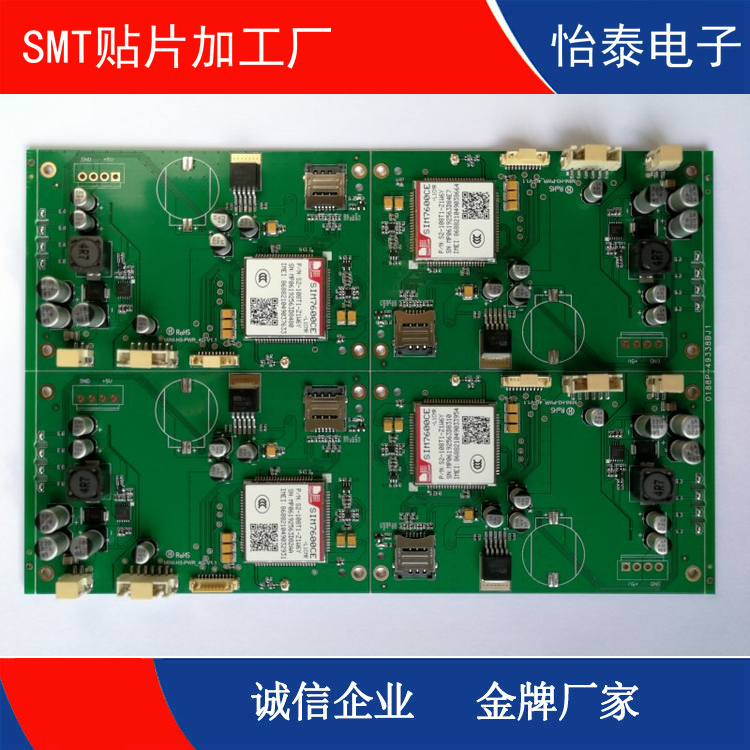

随着现在的线路板越来越多功能越来越集成化,于是双面贴装线路板得到了大范围的使用,生产的终端产品也越来越小并且智能。一个小小的PCB电路板上就堆满了各种各样功能的电子元器件,所以就需要把电路板的A面和B面都充分使用起来。
当电路板的A面贴装完元器件以后,就需要再过来打B面的元器件。那么这个时候A面和B面就会颠倒位置,原来再上面的现在要翻到下面,原来在下面的要翻在上面。这个翻转只是第一步,更麻烦的是还必须要重新过SMT贴片回流焊,因为有些元器件特别是BGA,对于焊接的温度非常的苛刻。如果在第二次回流焊接的时候锡膏受热融化有比较重的零件在底面(第一面),这个时候就有可能会因为自重加上锡膏熔融松动而使器件掉落或偏移,造成品质异常,所以我们在PCBA加工中的工艺管控中对比较重的器件焊接都会选择在第二次焊接的时候才过回流焊。
另外,对于一块电路板上BGA和IC器件比较多的时候,因为要杜绝某些掉件和焊锡回流问题,所以会把重要器件放在第二面打件,让它只过一次回焊炉就好。对于其他细间脚的元器件,对于对位的精细度要求,这种器件,如果在DFM允许的情况下可以第一面就先贴装,那么它就会比放在第二面贴装对于精密度的控制要好。因为当PCB电路板在第一次回焊炉后,高温焊接的影响下会发生肉眼看不到但影响部分微小引脚焊接的弯曲和变形。同时而来的问题是会造成锡膏印刷产生微小偏移,而且第二次锡膏量难以控制。
以上就是小编分享的SMT贴片机贴装双面线路板有哪些方法,当然还有一些元器件因为制程的影响就不参与A面和B面的选择。选一个对制程影响最小,就能实现焊接的质量最优化。
以上是怡泰SMT加工厂为您分享的关于SMT贴片机贴装双面线路板有哪些方法的相关内容,如需SMT贴片加工服务,了解更多贴片加工知识,欢迎联系怡泰SMT加工厂。
